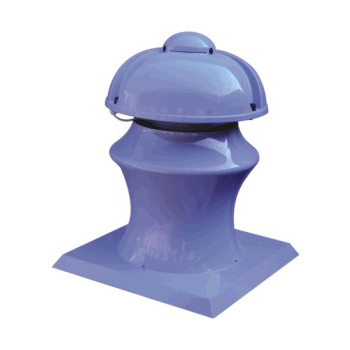

В этом случае вентилятор является венчающим элементом дефлектора, предохраняющим от попадания внутрь помещения дождевой воды. Его функция однако шире, т.к. благодаря специфической форме колпака поток воздуха, выдуваемого механически вентилятором, обмывает экран дефлектора, значительно увеличивая уровень гравитационной вентиляции. Создаваемое таким образом вакуумметрическое давление является своего рода надбавкой, которую мы получаем «даром», тем самым эффективность системы дефлектор-вентилятор в некоторых случаях возрастает до 20%.
Возможные места применения – это помещения с большим приходом тепла и влаги, помещения, в которых должна поддерживаться постоянная естественная вентиляция и только периодически, в случае необходимости, включается механическая вентиляция (напр. помещения с появляющимся периодически загрязнением, склады во время работы вилочных автопогрузчиков с двигателями внутреннего сгорания, автобусные депо и т.п.). Часто на практике появляется необходимость одновременного вентилирования производственных помещений
и существующих над ними чердачных помещений или пустот плоской кровли. В таких случаях канал механической вентиляции может вытягивать воздух из нижних помещений, а гравитация позволит вентилировать чердачные помещения.
Мы полагаем, что сконструированное таким образом устройство
с успехом может использоваться также в многоквартирном строительстве на сборных вентиляционных каналах.
аэродинамикa
Представленная иллюстрация наглядным образом показывает принцип действия дефлектора. В момент включения вентилятора выплывающий из него поток воздуха омывает внешнюю поверхность экрана дефлектора. Такое действие приводит к засасыванию воздуха из гравитационной части, как представлено на иллюстрации. Видимый поток дыма, засасываемый из дымовой камеры, направляется к концентрическому кольцу, по которому протекает воздух натуральным способом. Эта тяга может быть вызвана термоди-
намической конвекцией, вытекающей из разницы температур между вентилируемым помещением
и уровнем температуры снаружи здания, силой ветра, который с различной скоростью обтекает внешнюю поверхность дефлектора, либо струей воздуха, механически создаваемой вентилятором. Иллюстрация представляет, каким образом предварительно засасываемый механическим потоком воздух вытекает из гравитационной части дефлектора. Эжекторное действие вентилятора может регулироваться его скоростью вращения: чем выше обороты вентилятора, тем больше сила отсоса в гравитационной части, вследствие чего увеличивается поток воздуха, удаляемого гравитационным способом.
